Proiectare și execuție completă
Panou de comandă
pentru spălătorie self‑service.
Un panou de comandă realizat integral de CHT-TECH, de la proiectarea reperelor din inox AISI 304 la execuție, finisare, asamblare și echipare.
- Material
- Inox AISI 304
- Finisaj
- Satinat
Despre proiect
Un proiect complet.
Un singur partener.
Un panou de comandă pentru o spălătorie auto self-service, realizat integral de CHT-TECH. Proiectarea, execuția reperelor, finisarea, asamblarea și echiparea fac parte din aceeași lucrare.
Construcția din inox AISI 304 satinat folosește îndoiri multiple pentru creșterea rezistenței structurii. Soluția reduce volumul de sudură necesar, iar finisarea păstrează un aspect uniform între componente.
Etapele lucrării
De la tabla plană
la panoul asamblat.
Geometria definită în proiectare este transpusă în repere, apoi în ansamblu. Fiecare etapă pregătește lucrarea pentru următoarea.
- 01
Proiectare
Geometria panoului și a componentelor este definită pentru execuție și asamblare. Soluția constructivă folosește îndoiri multiple pentru rigidizarea structurii și reducerea volumului de sudură.
- 02

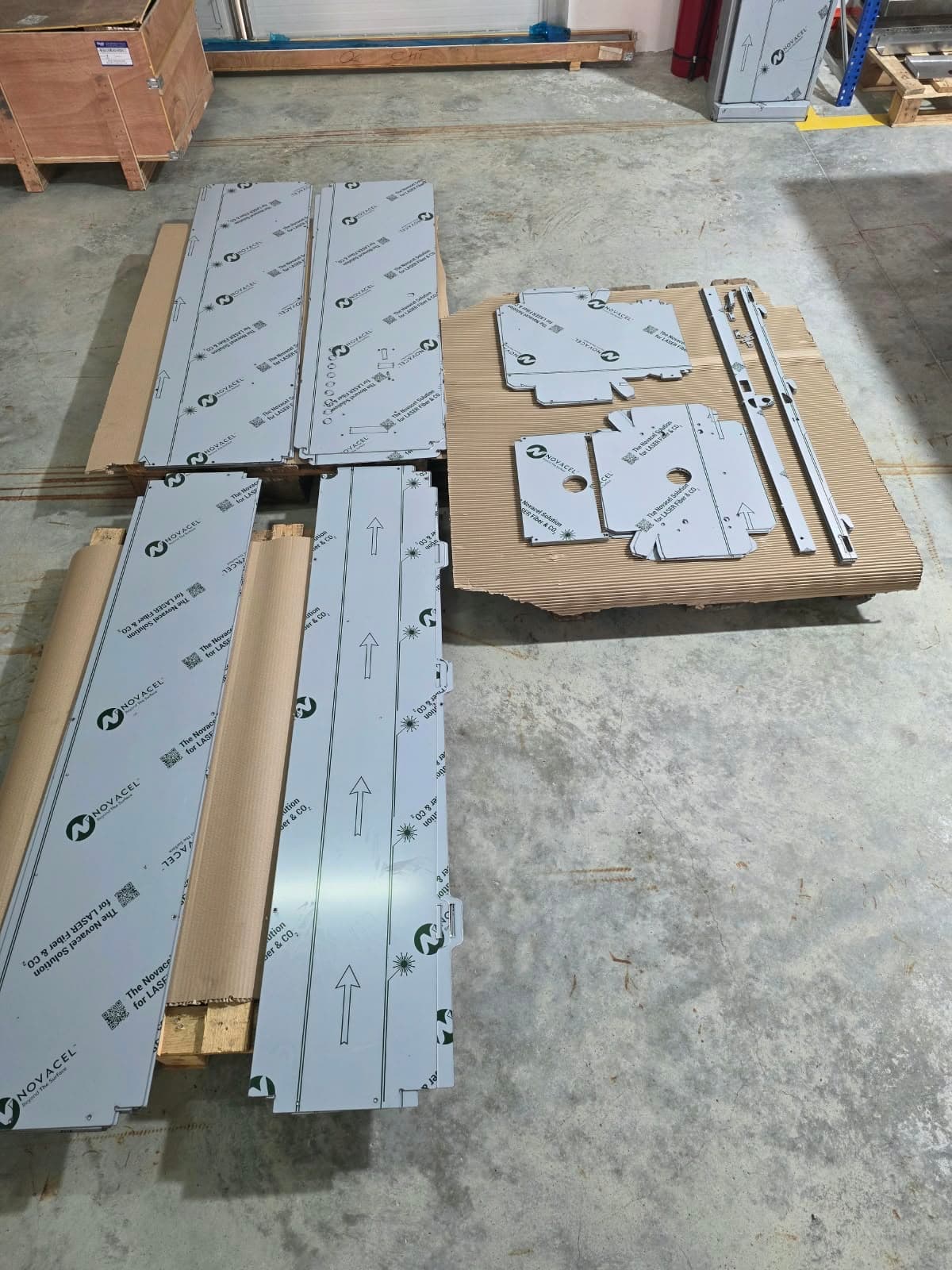

Debitare laser
Reperele sunt debitate din tablă de inox AISI 304. Contururile și decupajele sunt pregătite conform proiectului, înainte ca piesele să intre în etapa de formare.
- 03
Îndoire
Piesele plane sunt transformate în componentele panoului. Succesiunea îndoirilor creează muchiile și formele care contribuie la rezistența ansamblului.
- 04

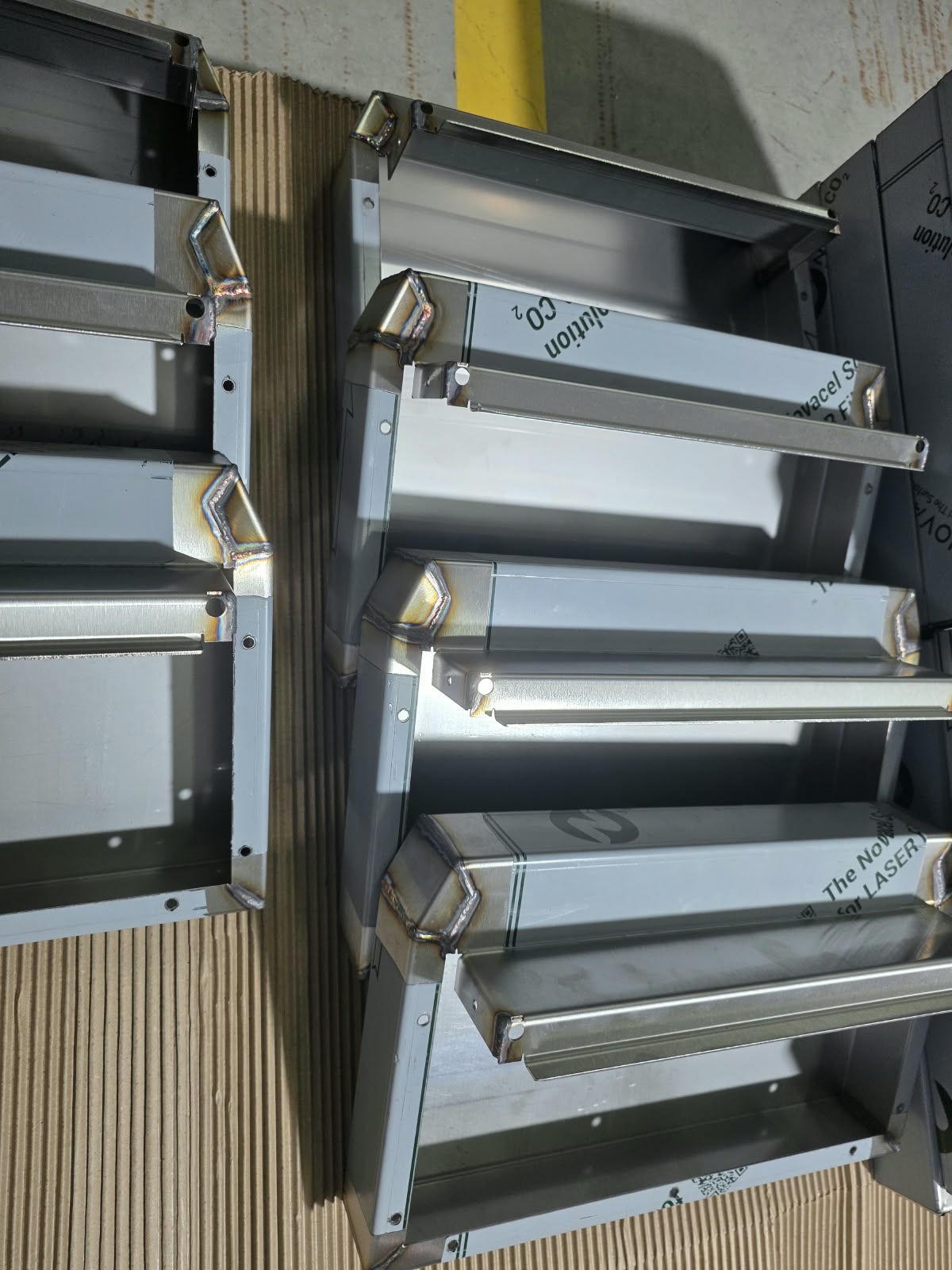

Sudare și finisare
Îmbinările necesare sunt sudate, apoi curățate și finisate satinat. Astfel, zonele prelucrate păstrează un aspect vizual unitar cu suprafețele celorlalte repere.
- 05

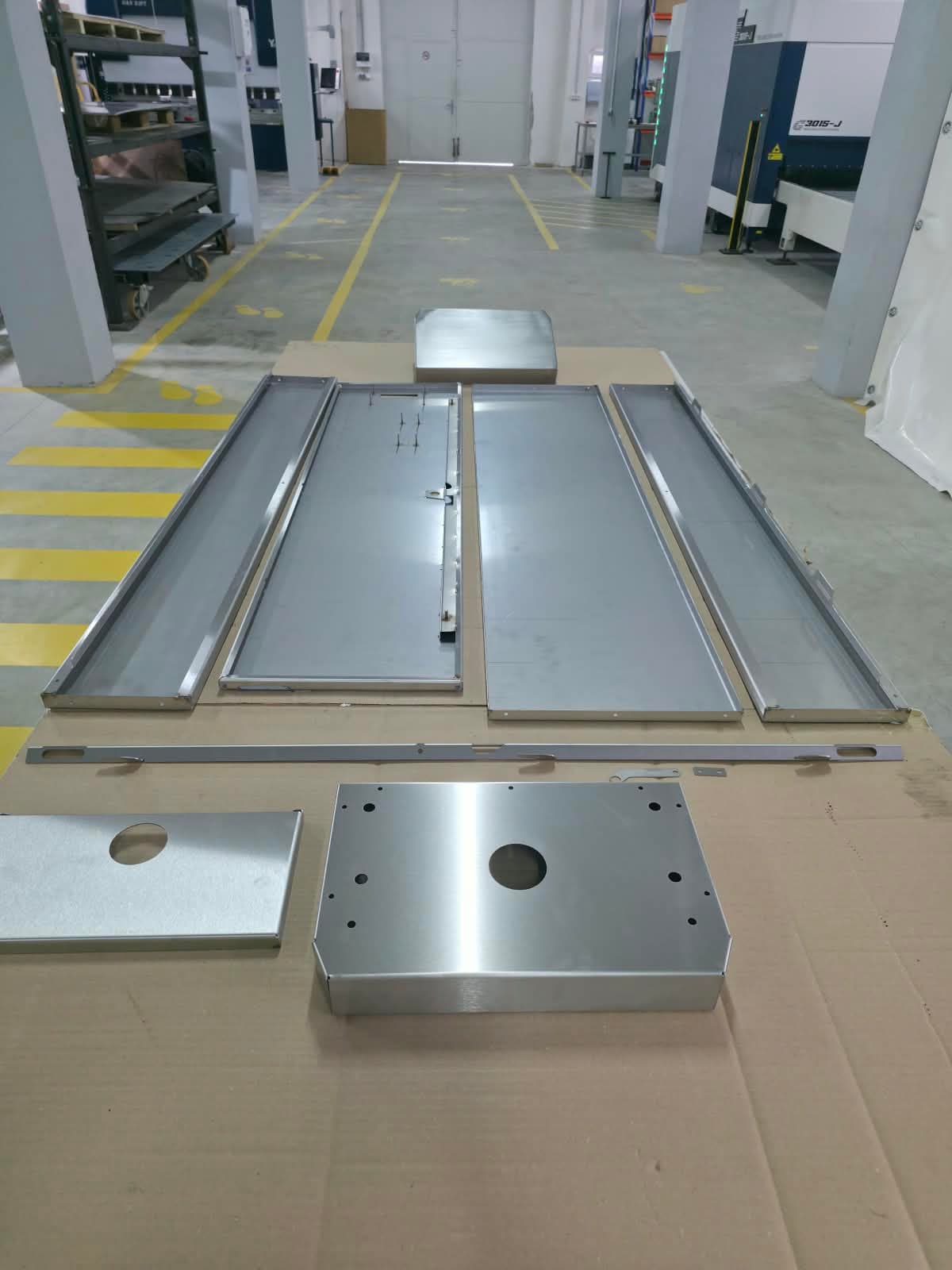

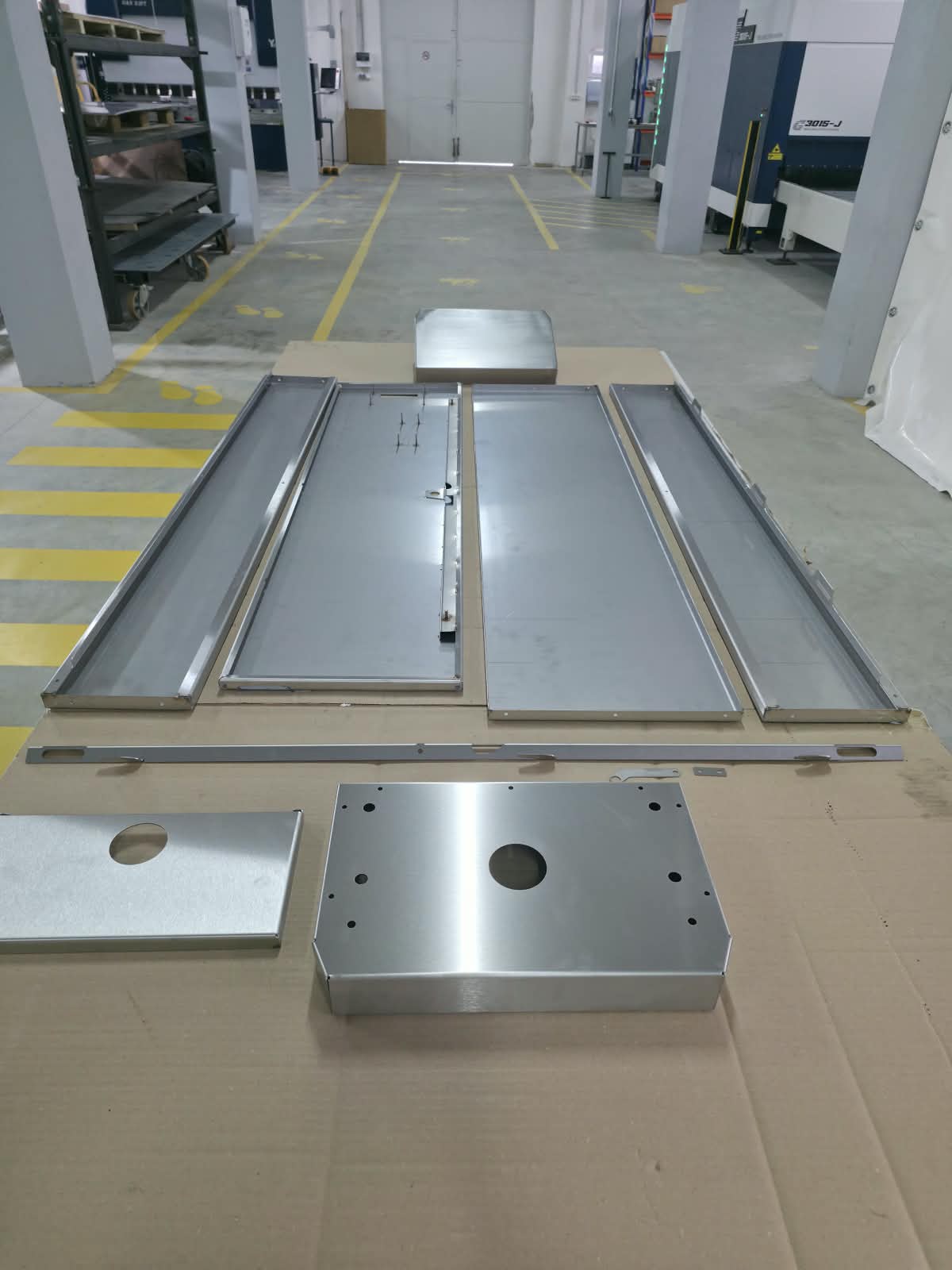

Asamblare și echipare

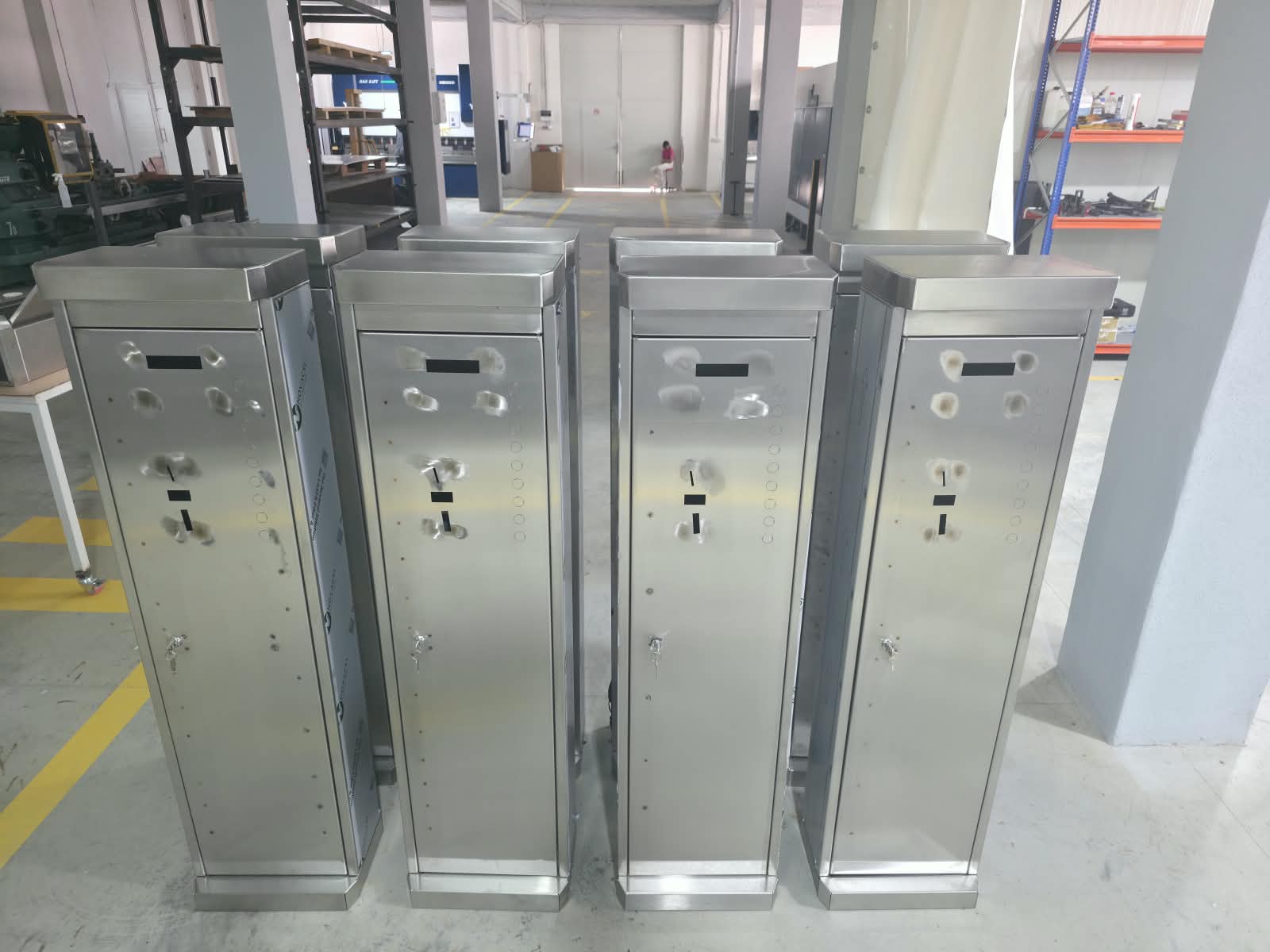

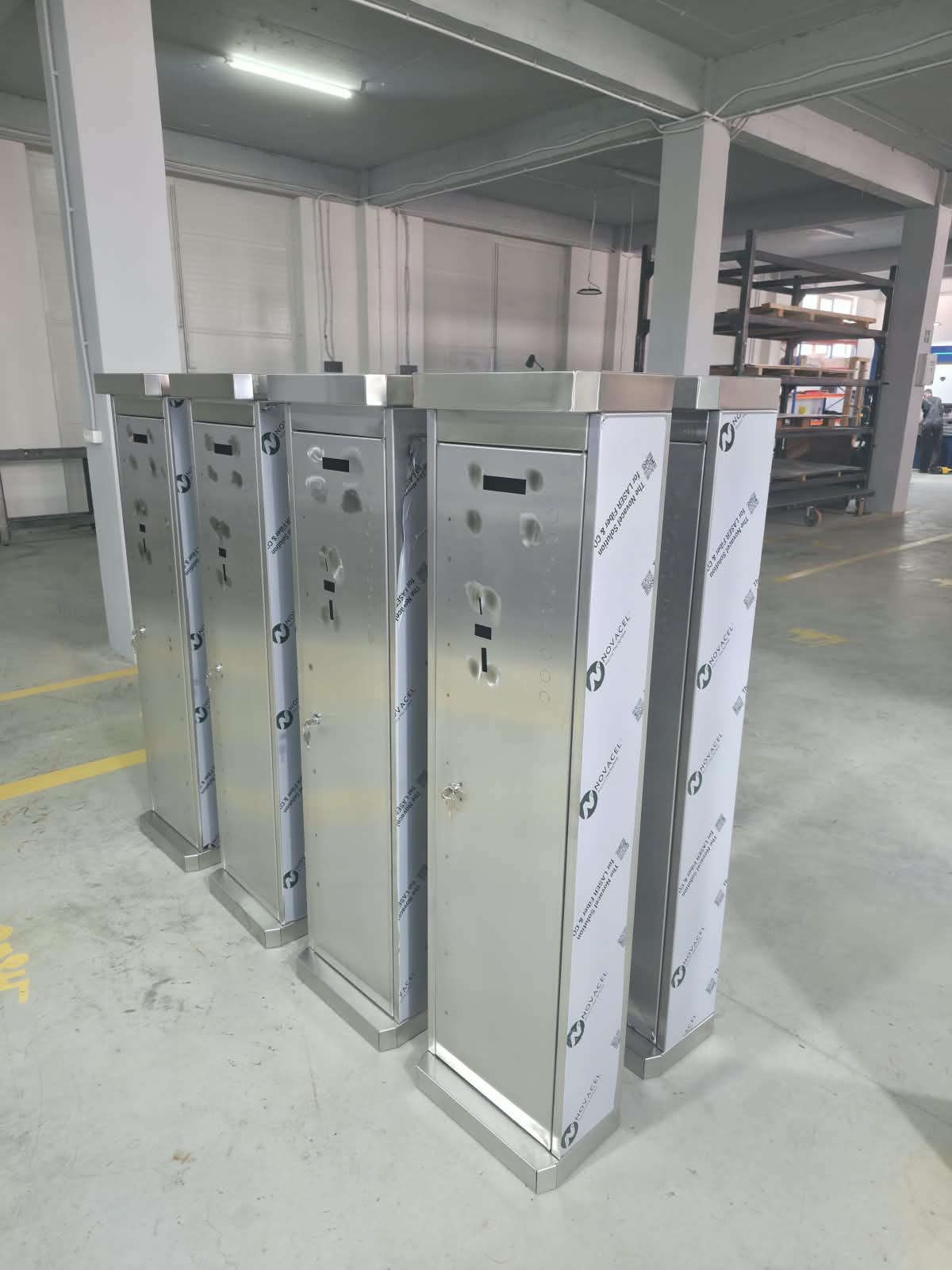

Componentele sunt reunite în ansamblul panoului de comandă. CHT-TECH a realizat întregul proiect, inclusiv echiparea, pentru utilizarea într-o spălătorie auto self-service.
Soluția constructivă
Mai multă rigiditate.
Mai puțină sudură.
Rezistența structurii pornește din geometria pieselor. Finisajul satinat unifică vizual suprafețele și zonele de îmbinare.

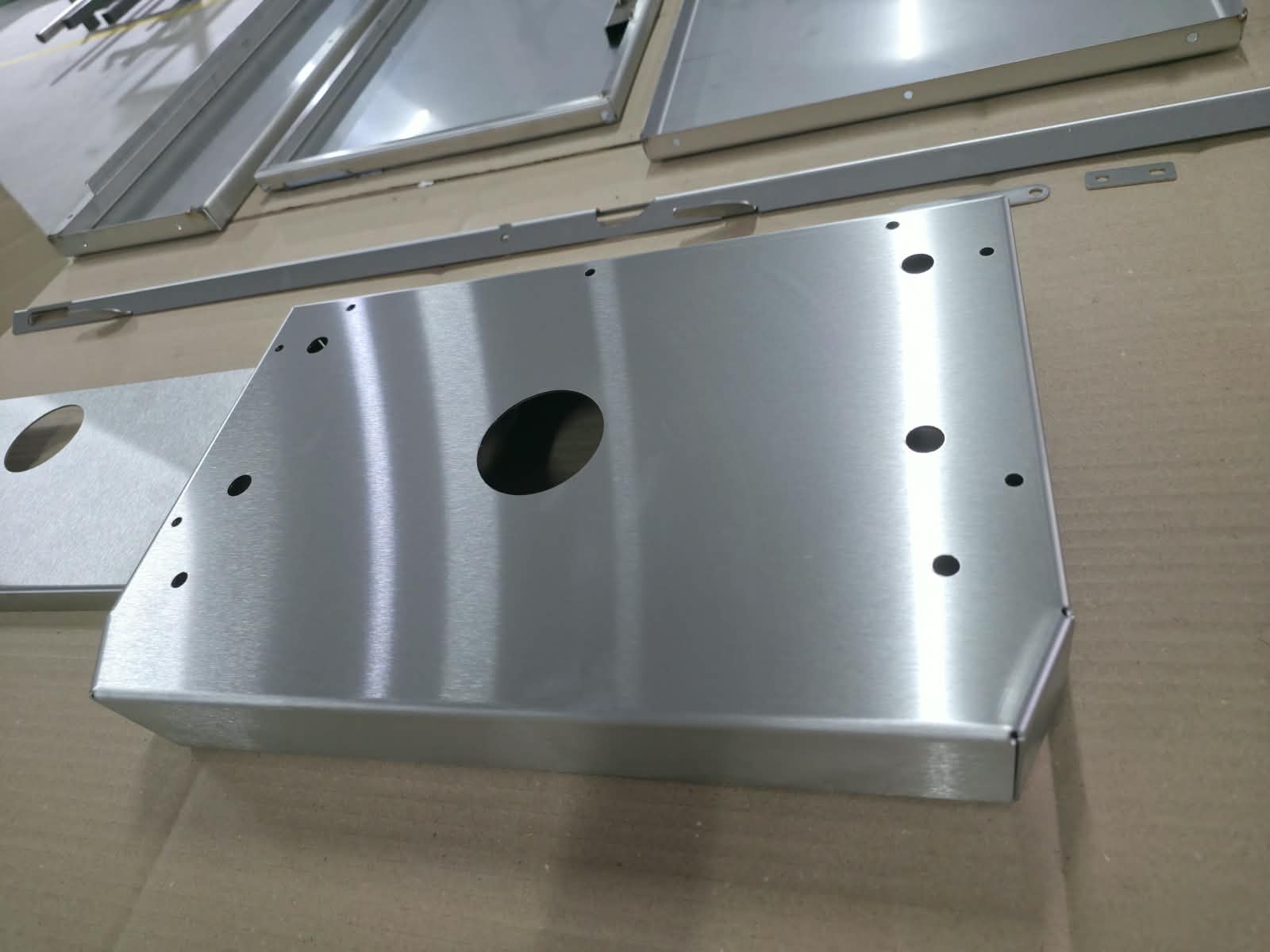

01Geometrie prin îndoire
Îndoirile multiple dau formă reperelor și contribuie la rigidizarea ansamblului. Prin această soluție, mai puține îmbinări trebuie realizate prin sudare.
02Continuitatea finisajului
Sudurile sunt curățate și finisate satinat. Suprafețele prelucrate și cele ale reperelor păstrează astfel un aspect vizual unitar.
Din atelier
Execuția,
privită de aproape.
De la reperele debitate la îmbinări și panouri asamblate. Deschide fotografiile pentru a vedea detaliile.
6 fotografii din atelier
